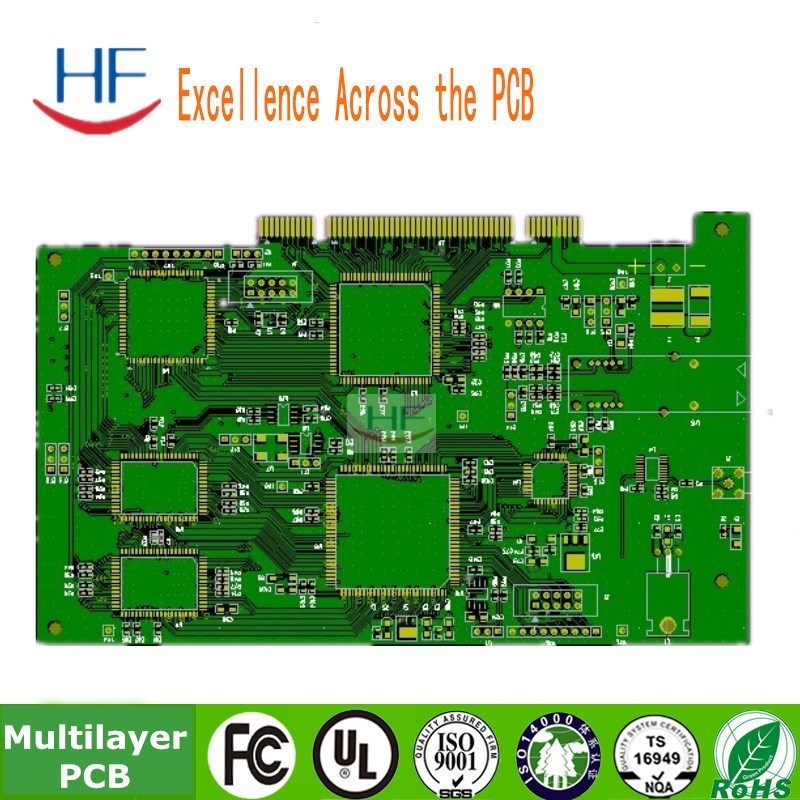

HDI صلب 4 طبقات FR4 HASL لوحة الدوائر المطبوعة
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | HF |
إصدار الشهادات: | ISO CE |
رقم الموديل: | الكمبيوتر الشخصي |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 5 قطع |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | التعبئة فراغ، كرتونة ذات جودة عالية |
وقت التسليم: | 5 ~ 8 أيام |
شروط الدفع: | L / C، T / T، باي بال |
القدرة على العرض: | عشرة آلاف متر مربع شهريا |
معلومات تفصيلية |
|||
المواد الأساسية:: | FR4، روجرز، الألومنيوم، هايت تي جي | عدد الطبقات: | 2-4-6-8-10-12-16-20-22-28 طبقة |
---|---|---|---|
سماكة مجلس:: | 0.6 ¥1.0 ¥1.2 ¥1.6 ¥2.0 ¥2.5 ¥3.0 ¥3.2 ملم | سماكة النحاس:: | 1-4 أوقية |
لون اللحام: | الأخضر والأحمر والأسود والأصفر والأبيض والأزرق | لون الشاشة الحريرية: | الأبيض والأسود والأصفر |
تشطيبات السطح:: | HASL (خالي من الرصاص) / ذهب غاطس / OSP / قصدير غاطس / فضي غاطس | Min. دقيقة. hole size حجم الحفرة: | 3 ميل |
الخدمة: | خدمات OEM المقدمة، مصادر ثنائي الفينيل متعدد الكلور/المكونات/اللحام/البرمجة/الاختبار..، خدمة تسليم ا | التطبيق: | جهاز إلكترونيات، لوحة دوائر مطبوعة ru 94v0 pcb، إلكترونيات استهلاكية، fpc جامدة، شاحن USB المحمول |
تسليط الضوء: | HASL PCB لوح الدائرة المطبوعة,لوحة الدوائر المطبوعة FR4 PCB,HDI لوحة PCB صلبة مرنة,FR4 PCB Printed Circuit Board,HDI Hard Flexible PCB board |
منتوج وصف
لوحة FPC PCB 4 طبقات HDI صلبة مرنة لوحة PCB مطبوعة
القدرة
نموذج أولي دقيق | إنتاج الكريستال الـ PCB | ||
أقصى طبقات | 1-28 طبقة | 1-14 طبقة | |
MIN عرض الخط ((ميل) | 3ميل | 4ميل | |
مساحة الخط MIN ((mil) | 3ميل | 4ميل | |
من خلال (الحفر الآلي) | سمك اللوحة ≤1.2mm | 0.15ملم | 0.2ملم |
سمك اللوحة ≤2.5mm | 0.2ملم | 0.3ملم | |
سمك اللوحة > 2.5 ملم | الجانب الحصص≤13:1 | الجانب الحصص≤13:1 | |
جانب الحصص | الجانب الحصص≤13:1 | الجانب الحصص≤13:1 | |
سمك اللوحة | ماكس | 8 ملم | 7 ملم |
MIN | طبقتان:0.2 ملم؛ 4 طبقات:0.35ملم؛ 6 طبقات:0.55ملم؛ 8 طبقات:0.7 ملم؛ 10 طبقات:0.9ملم | طبقتان:0.2 ملم؛ 4 طبقات:0.4 ملم؛ 6 طبقات:0.6mm؛8 طبقات:0.8ملم | |
حجم اللوحة MAX | 610*1200ملم | 610*1200ملم | |
سمك النحاس القصوى | 0.5-6 أوقية | 0.5-6 أوقية | |
الغمر الذهبي سمك مطلي بالذهب |
غمر الذهب: Au,1 ¢8u ¢ إصبع ذهب: Au,1 ¢150u ¢ مطلي بالذهب: Au,1 ¢150u ¢ مغلفة بالنيكل: 50 ‰ 500 ‰ |
||
حفرة نحاس سميك | 25 مليون | 25 مليون | |
التسامح | سمك اللوحة | سمك اللوحة ≤1.0mm: +/-0.1mm 1.0 ملم |
سمك اللوحة ≤1.0mm: +/-0.1mm 1.0 ملم |
المخطط التسامح | ≤100mm: +/-0.1mm 100< ≤300mm: +/- 0.15mm > 300 ملم: +/- 0.2 ملم |
≤100 ملم: +/- 0.13 ملم 100< ≤300mm: +/- 0.15mm > 300 ملم: +/- 0.2 ملم |
|
عائق | ± 10% | ± 10% | |
MIN جسر قناع اللحام | 0.08ملم | 0.10ملم | |
إمكانية توصيل Vias | 0.25ملم - 0.60ملم | 0.70mm--1.00mm |
شركة (بينغ يو) الصناعية المحدودة
شركة (بينغ يو) الصناعية المحدودةهو مزود محترف وموثوق به من محطة واحدة لتوفير حلول للوحات الورقية للعملاء المتخصصين في تصنيع النماذج الأولية سريعة الدوران والكميات الصغيرة.توفافست مسؤولة عن تطوير الأعمال في الخارج.مع منتجات عالية الجودة والوصول في الوقت المحدد فزنا بالشهرة الواسعة في السوق.سنواصل التركيز على رضا العملاء ، جنبا إلى جنب مع "الجودة العالية" و "التسليم السريع"سوف نصبح مزود خدمة PCB يستحق ثقة العملاء.
المزايا
1مصنع الـ (بي سي بي) مباشرة
2نظام شامل لمراقبة الجودة
3سعر تنافسي
4وقت تسليم سريع من 48 ساعة.
5الشهادات (ISO/UL E354810/RoHS)
610 سنوات خبرة في خدمات التصدير
7لا يوجد MOQ / MOV.
8جودة عالية. صارمة من خلال AOI ((التفتيش البصري الآلي) ، QA / QC ، التحقيق الطائر ، الاختبار ، الخ
