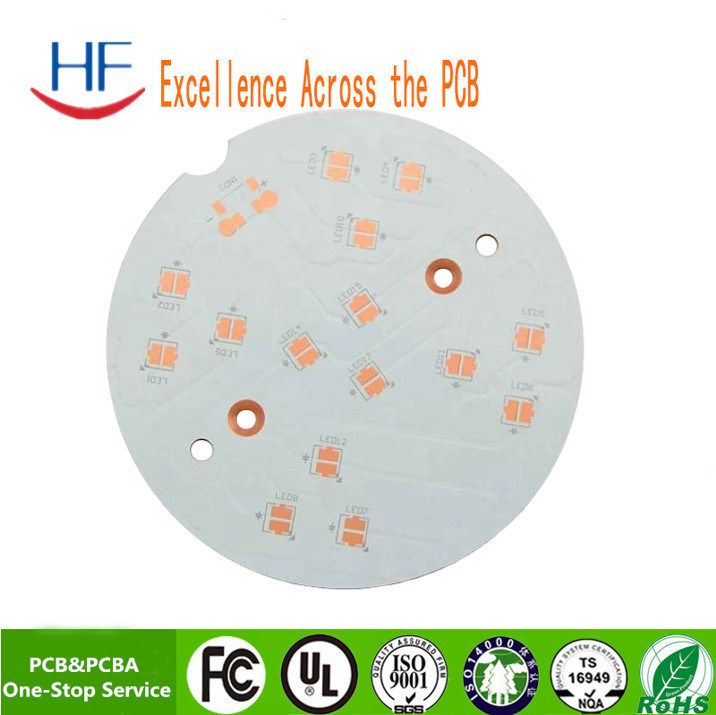

لوحة PCB من جانب واحد
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | HF |
| إصدار الشهادات | ISO CE |
| رقم الموديل | لوحة PCB من جانب واحد |
التطبيق
المنتجات تطبق على مجموعة واسعة من الصناعات التكنولوجية العالية مثل: LED، الاتصالات، تطبيقات الكمبيوتر، الإضاءة، آلة اللعبة، التحكم الصناعي، الطاقة،السيارات والإلكترونيات الاستهلاكية الراقية، ect. من خلال العمل المتواصل والجهد للتسويق، وتصدير المنتجات إلى أمريكا وكندا وأوروبا، أفريقيا ودول آسيا والمحيط الهادئ الأخرى
القدرة
| نموذج أولي دقيق | إنتاج الكريستال الـ PCB | ||
| أقصى طبقات | 1-28 طبقة | 1-14 طبقة | |
| MIN عرض الخط ((ميل) | 3ميل | 4ميل | |
| مساحة الخط MIN ((mil) | 3ميل | 4ميل | |
| من خلال (الحفر الآلي) | سمك اللوحة ≤1.2mm | 0.15ملم | 0.2ملم |
| سمك اللوحة ≤2.5mm | 0.2ملم | 0.3ملم | |
| سمك اللوحة > 2.5 ملم | الجانب الحصص≤13:1 | الجانب الحصص≤13:1 | |
| جانب الحصص | الجانب الحصص≤13:1 | الجانب الحصص≤13:1 | |
| سمك اللوحة | ماكس | 8 ملم | 7 ملم |
| MIN | طبقتان:0.2 ملم؛ 4 طبقات:0.35ملم؛ 6 طبقات:0.55ملم؛ 8 طبقات:0.7 ملم؛ 10 طبقات:0.9ملم | طبقتان:0.2 ملم؛ 4 طبقات:0.4 ملم؛ 6 طبقات:0.6mm؛8 طبقات:0.8ملم | |
| حجم اللوحة MAX | 610*1200ملم | 610*1200ملم | |
| سمك النحاس القصوى | 0.5-6 أوقية | 0.5-6 أوقية | |
| الغمر الذهبي سمك مطلي بالذهب | غمر الذهب: Au,1 ¢8u ¢ إصبع ذهب: Au,1 ¢150u ¢ مطلي بالذهب: Au,1 ¢150u ¢ مغلفة بالنيكل: 50 ‰ 500 ‰ | ||
| حفرة نحاس سميك | 25 مليون | 25 مليون | |
| التسامح | سمك اللوحة | سمك اللوحة ≤1.0mm: +/-0.1mm 1.0 ملم | سمك اللوحة ≤1.0mm: +/-0.1mm 1.0 ملم |
| المخطط التسامح | ≤100mm: +/-0.1mm 100< ≤300mm: +/- 0.15mm > 300 ملم: +/- 0.2 ملم | ≤100 ملم: +/- 0.13 ملم 100< ≤300mm: +/- 0.15mm > 300 ملم: +/- 0.2 ملم | |
| عائق | ± 10% | ± 10% | |
| MIN جسر قناع اللحام | 0.08ملم | 0.10ملم | |
| إمكانية توصيل Vias | 0.25ملم - 0.60ملم | 0.70mm--1.00mm | |
المزايا
1مصنع الـ (بي سي بي) مباشرة
2نظام شامل لمراقبة الجودة
3سعر تنافسي
4وقت تسليم سريع من 48 ساعة.
5الشهادات (ISO/UL E354810/RoHS)
69 سنوات خبرة في خدمات التصدير
7لا يوجد MOQ / MOV.
8جودة عالية. صارمة من خلال AOI ((التفتيش البصري الآلي) ، QA / QC ، التحقيق الطائر ، الاختبار ، الخ
